MC Wall
System przeznaczony do projektowania nowoczesnych ścian osłonowych o kształtach prostych i złożonych; system jest podstawą konstrukcji fasadowych: MC Passive+, MC Glass oraz rozwiązania przeciwpożarowego MC Fire.
Opis
Dane techniczne
Opis
- system MC Wall daje szerokie możliwości kształtowania zabudowy; oferuje konstrukcje otwierane w fasadzie: okna równolegle odstawne (MC PW) oraz okna dachowe (MC RW)
- system przeznaczony do projektowania nowoczesnych ścian osłonowych o kształtach prostych i złożonych

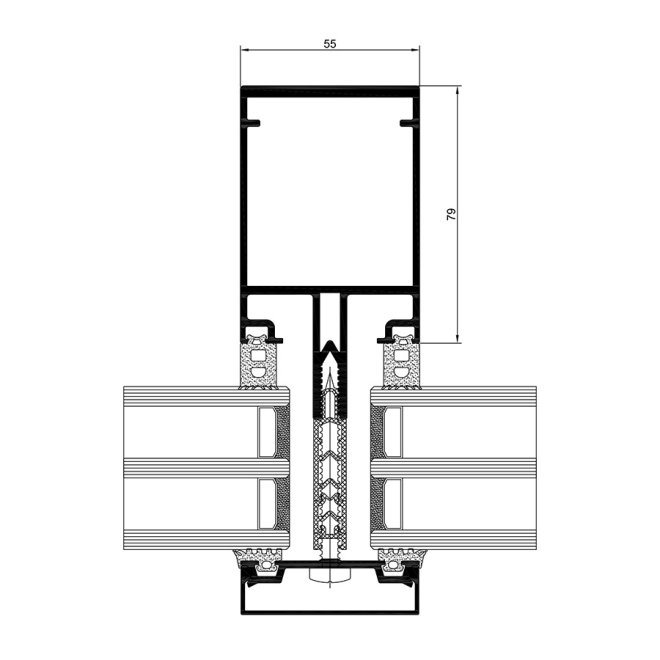

- szerokość wizualna słup-rygiel: 55 mm
- ściana osłonowa systemu MC Wall składa się z pionowych słupów i poziomych rygli połączonych ze sobą za pomocą trzpieni wykonanych ze stali nierdzewnej; 2 łączniki z 6 ze stali nierdzewnej przypadające na jeden węzeł zapewniają bardzo wysoką nośność połączenia słup-rygiel, zarówno w płaszczyźnie oddziaływania parcia wiatru, jak i w płaszczyźnie obciążenia wypełnieniem; nie koliduje to z możliwością zastosowania tradycyjnych wsporników rygli, bądź mocowania ich tylko za pomocą wkrętów od czoła
- dostępna szeroka gama słupów i rygli dostosowana do wymagań statycznych
- możliwość budowania izolatorów w zależności od grubości wypełnień
- ułatwienie aplikacji fartuchów paroszczelnych i paroprzepuszczalnych po obwodzie fasady zgodnie z nowymi wytycznymi montażu konstrukcji aluminiowych
- bogata gama listew maskujących pozwala na uzyskanie urozmaiconych efektów wizualnych dla ściany osłonowej
- możliwość gięcia profili w obu płaszczyznach (dokładna specyfikacja profili oraz szczegóły dotyczące parametrów technicznych gięcia profili – dostępne w strefie autoryzowanej na stronie www.aliplast.pl)
- szeroki wybór kolorystyki – paleta RAL (Qualicoat 1518), kolory strukturalne, Aliplast Wood Colour Effect – kolory drewnopodobne, Aliplast Loft View – kolory imitujące kamienne powierzchnie (Qualideco PL-0001), anoda (Qualanod 1808), bikolor
Dane techniczne
SPECYFIKACJA PRODUKTU
SYSTEM | MATERIAŁ | GŁĘBOKOŚĆ SŁUPÓW | GŁĘBOKOSĆ RYGLI | GRUBOŚĆ WYPEŁNIENIA | SZTYWNOŚĆ SŁUPÓW | SZTYWNOŚĆ RYGLI | AKUSTYKA |
MC WALL | aluminium | 10-326 mm | 10-294 mm | 0-89 mm** | 10,2 – 4092 cm4* | 7,0 – 1831,1 cm4* | 45 (-2,-5) dB |
**Szklenie MC Wall przy płaskiej listwie MC055 od 5-89 / listwa MC056 od 20-89 mm
*Istnieje możliwość stosowania dodatkowych wzmocnień
DANE TECHNICZNE
SYSTEM | IZOLACYJNOŚĆ TERMICZNA UF* | PRZEPUSZCZALNOŚĆ POWIETRZA | OBCIĄŻENIE WIATREM | WODOSZCZELNOŚĆ |
MC WALL | Uf od 0,84 W/m2K | Klasa AE1500; PN-EN 12152 | Klasa 2600Pa; PN-EN 13116 | Klasa RE1950; PN-EN 12154 |
*Izolacyjność termiczna uzależniona jest od kombinacji złożeń profili oraz grubości wypełnienia
